工作頻率125KHz，體積小巧，易于集成到設備中；產品支持EMID及其兼容卡，讀卡距離大于3cm；UART通信接口，操作簡單，可通過發送命令使模塊進入低功耗模式，天線尺寸28*21mm。

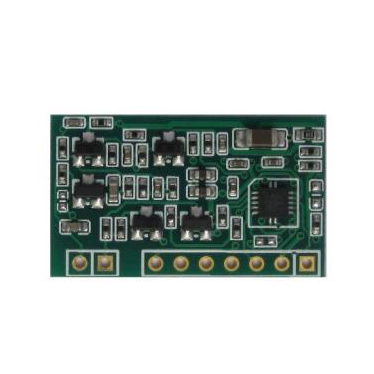

◆JY-LD6930是廣州健永信息科技有限公司開發的低頻ID卡讀卡模塊，支持TK、EMID及其兼容卡；
◆采用直插式安裝，體積小巧，易于集成到PDA等手持設備中；

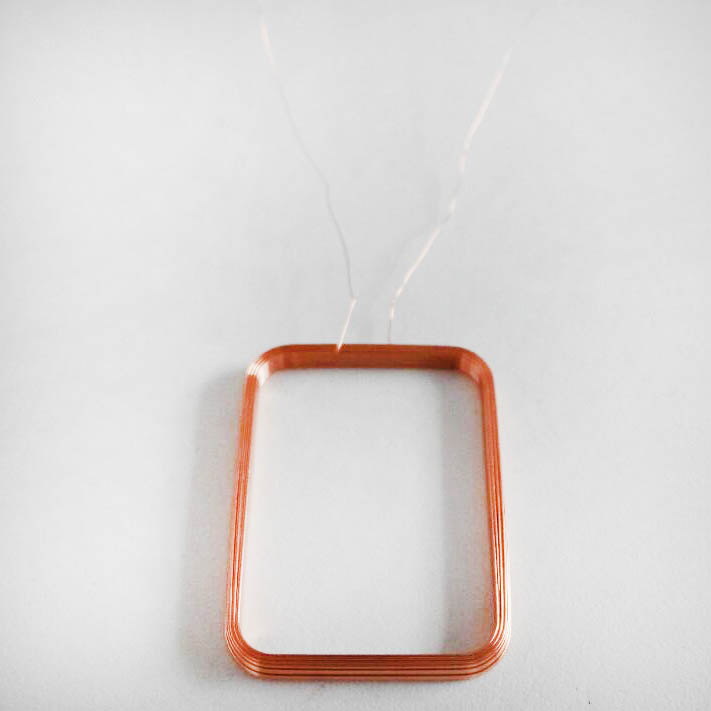

◆配套21mm*28mm方形天線，性能穩定，可靠性強；
◆UART通信接口，操作簡單。
工作頻率 | 125kHz |
支持協議 | ISO11784/5 |
讀取距離 | 3cm |
讀卡格式 | EMID、TK |
讀卡芯片 | 軟解碼 |
工作功耗 | 0.3W |
讀取時間 | 100毫秒 |
接線方式 | 2.54直插式 |
工作電壓 | 3.3V |
通信接口 | UART |
波特率 | 19200 bps |
規格尺寸 | 27.94mm*16.51mm*2mm |
工作溫度 | -20℃~+85℃ |
環境濕度 | 5%~95% |
極限參數:
工作溫度:-20℃~+85℃
貯存溫度:-40℃~+125℃
供電電壓(vcc to vss):-0.3V~+4.2V
管腳對地電壓:-0.3V~+6.0V
每個管腳最大IO:±2mA
相對濕度:5%~95%
注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。
直流特性:
測試條件Temperature=+25℃。

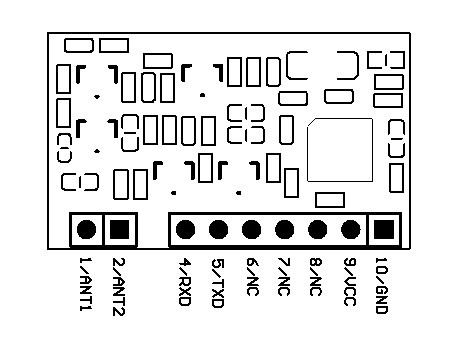

管腳說明:
JY-LD6930模塊采用直插式，體積小巧，易于集成到PDA等手持設備中。
相關應用：
門鎖門禁系統、 防偽防盜、 車輛管理、 倉儲管理、水電管理、生產線自動化管理、物料運輸管理、 鐵路巡檢、資產管理等
開發文檔：
