利用RFID射頻識別技術（又稱為PIT標記法）標記魚類，當RFID射頻芯片通過天線時，會發射其唯一的編碼。在魚類洄游，魚道過壩監測等方面，射頻芯片標記是一種可靠的、 有效率和有效的監測手段。借助這種方法，可以了解魚類的活動規律、季節性遷徙、資源量、存活/死亡率等，同時為魚道過魚效果評估、魚類行為跟蹤、判斷洄游時間、資源量評估和生境恢復、探索科學的保護方案提供重要的數據依據。

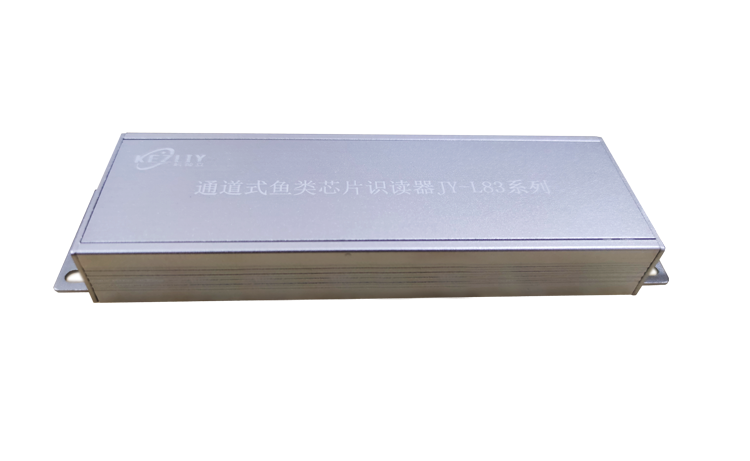

◆科智牧KEZMO JY-L83系列是基于射頻（RFID）識別技術的通道式魚類芯片識讀器，該系列產品有JY-L83-12040，JY-L83-20040兩種規格，采用了RFID低頻半雙工（HDX）/全雙工（FDX-B）雙格式無源射頻技術。識讀器具有同步功能，附近同時使用多個識讀器也能確保穩定工作，彼此不受干擾，具有接收靈敏度高、性能穩定、可靠性強的特點。
◆支持標準MODBUS RTU工業總線協議，方便組網通信，波特率最高可配置 115200，滿足高速率、遠距離傳輸要求。用戶可以進行后期的系統集成，數據可以無線接收。
工作電壓：12-36V
工作電流：1A
電源要求：線性穩壓電源
電路保護：帶極性保護和過壓保護（最大60V）
工作頻率：134.2KHZ
最大天線尺寸：20*100cm（可定制）
支持標簽類型：HDX、FDX-B
通信接口：RS232 、RS485
工作濕度：10%－90% RH (不結露)
工作溫度：-25 ℃ ~ 70 ℃
防護等級：IP65
天線外觀：PVC-6分管
安裝方式：PVC管卡
紅色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 12V ~36V
黑色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND
綠色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RS232 TX
藍色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RS232 RX
棕色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信號地
橙色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-A
黃色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-B
紫色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S1
灰色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S2

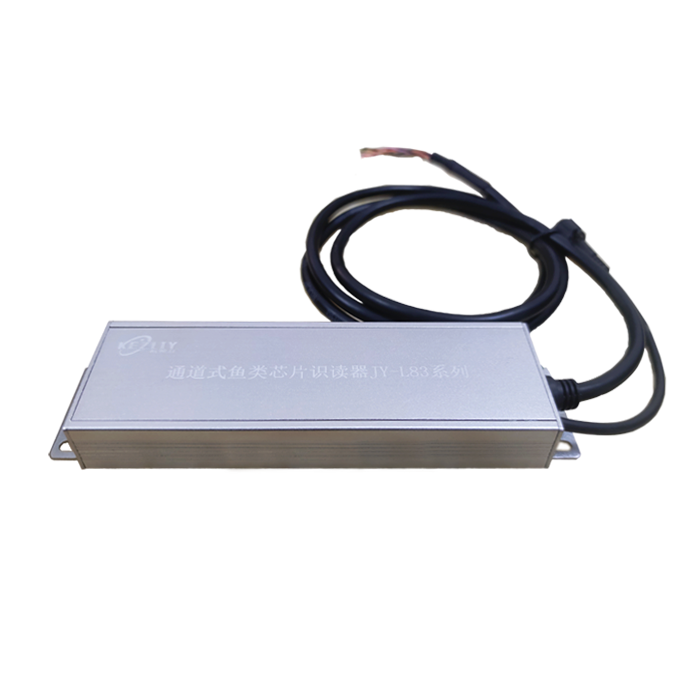

直出散線型九芯電纜一根，線材約3米，出線定義以標簽說明為準，見識讀器背面。
1、單臺設備使用時，建議在同步S1信號線和同步S2信號線之間接上120Ω 的終端電阻，有助于減少和消除兩根同步線之間產生的分布電容以及來自于通訊線周圍產生的共模干擾；
2、多臺設備同時使用時，必須接同步，否則可能無法正常使用。同步線的連接方式采用CAN總線連接，將同步S1信號連同步S1信號，同步S2信號連同步S2信號。
3、同步（CAN-bus）網絡采用直線拓撲結構，總線的2個終端需要安裝 120Ω 的終端電阻；如果節點數目大于 2，中間節點不需要安裝 120Ω 的終端電阻。對于分支連接，其長度不應超過3米。同步（CAN-bus）總線的連接見圖所示。
注意：同步（CAN-bus）總線電纜建議使用屏蔽雙絞線。若通訊距離超過 1Km，應保證線的截面積大于Φ1.0平方毫米，具體規格應根據距離而定，常規是隨距離的加長而適當加大。
紅色LED：電源指示燈；
綠色LED：讀取提示燈；
識讀器接上電源后，紅色LED長亮，識讀器進入自動調諧狀態并根據工作環境對自身參數進行調諧。識讀器檢測到RFID標簽存在時，解碼成功后綠色LED點亮。
出廠默認主從模式，如需讀取數據，需主機發送命令讀取。
1、請務必使用1A以上的線性穩壓電源，否則可能因為電源噪聲干擾、電壓不穩、電流不足等問題，降低識讀器的靈敏度或導致讀取失敗。如需電源推薦，請聯系客服。
2、天線應該盡量遠離閉環金屬圈、鋼筋籠，或變電站等容易產生電磁干擾的設施。
3、天線周邊其他設備的電磁輻射或同頻率設備使用時，有可能降低識讀器的靈敏度或導致讀取失敗，對于容易產生電磁輻射的設備應采用適當?shù)钠帘屋椛浯胧?，暫停使用其他同頻率設備。
4、附近多個天線同時使用時，應互接同步線，否則兩天線之間可能會有感應盲區。
5、魚類芯片信號感應具有方向性，在魚類游動時，存在概率性漏讀的可能，連續安裝多個識別通道，可有效降低漏讀率。
